#6 캐드 꿀팁 - CAD 객체 증분하기

캐드(CAD) 객체 증분하기

캐드(CAD)에서 객체를 늘리거나 줄여보자!



설계를 하다 보면, 캐드(CAD)에서 객체를 일정 길이만큼 늘리거나 줄여야 하는 경우가 발생하는데요.

이번 시간에는 캐드(CAD)에서 객체를 일정하게 늘리거나 줄이는 방법에 대해 알아보겠습니다.



1) 객체를 일정한 길이로 증분하기 (Lengthen -> DE)

객체를 일정한 길이로 증분하고 싶을 때는 명령어 Len(Lengthen)을 이용하여 쉽게 객체를 늘리거나 줄일 수 있습니다. 명령어 Lengthen에는 증분(DE)/퍼센트(P)/합계(T)/동적(DY) 총 4개의 옵션이 있는데요, 이 중 증분(DE)와 합계(T) 이 두 가지 옵션을 실무에서 가장 많이 사용합니다.

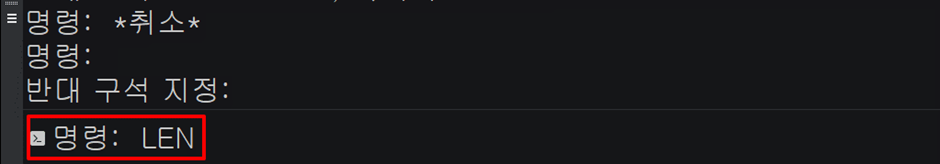

그렇다면 첫 번째 옵션인 증분(DE)에 대해서 먼저 알아보겠습니다. 먼저 증분하고 싶은 1) 객체를 선택한 후 2) [Len 명령어]를 입력하고 그 후 명령어 입력창에 3) [DE]를 입력하면 4) [증분 길이 또는 각도]를 입력해야 합니다. 이 때, 객체를 얼마만큼 증분하고 싶은지 숫자로 입력하면 됩니다. 아래 영상을 보며 한 번 따라해 보세요!

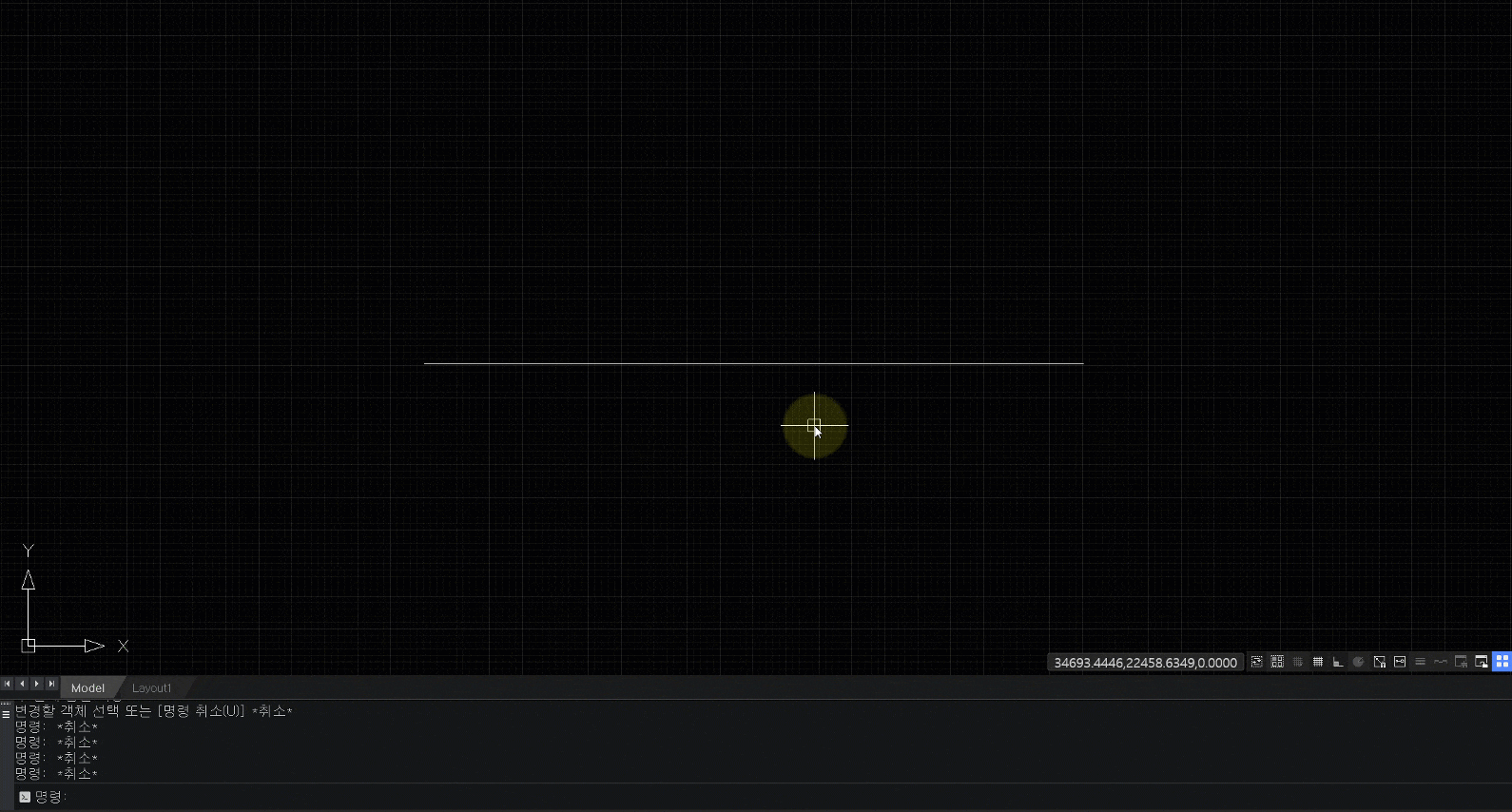

캐드(CAD) 객체 증분하기 - 명령어 Len





이 때, 증분하고 싶은 길이를 입력하고 증분 하려는 방향 쪽을 클릭할 때 오른쪽으로 증분을 하고 싶다면 중간 지점에서 오른쪽을 클릭, 왼쪽으로 증분하고 싶다면 중간 지점에서 왼쪽을 클릭하시면 됩니다.

여기서, 길이를 늘리는 것만 가능한 것이 아닌 길이를 줄이는 것도 가능한데요. 방법은 간단합니다. 앞에서 [Len 명령어]를 입력하고 [DE]를 입력한 다음 줄이고 싶은 치수 앞에 ‘– 부호’를 입력한다면 길이가 원하는 만큼 줄어듭니다.

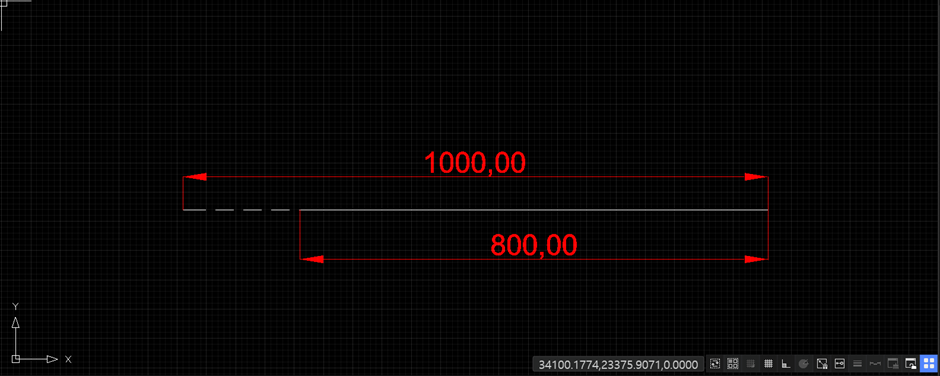

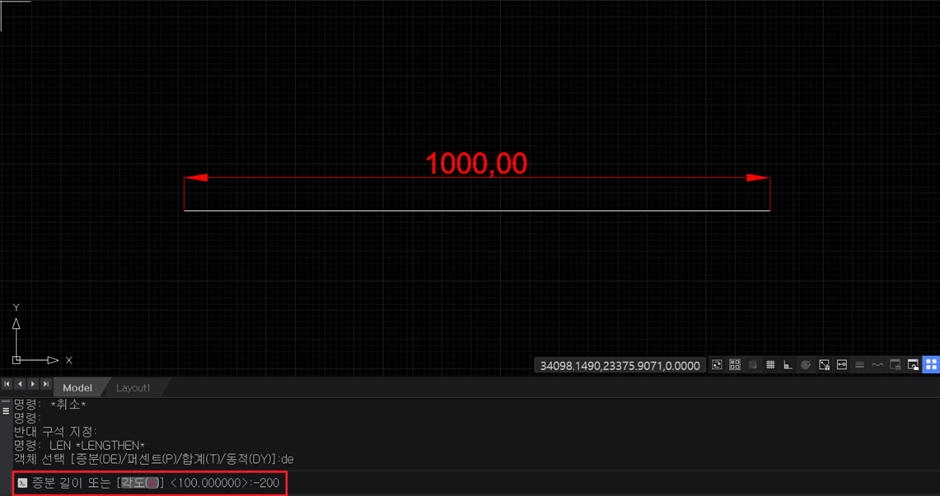

그래서 만약 1,000mm 선을 800mm로 줄이고 싶다고 했을 때, [Len 명령어] -> [DE]  입력 후 ‘-200’을 입력해 준다면 위 그림과 같이 800mm 선이 완성되겠죠.





2) 객체를 일정한 각도로 증분하기 (Lengthen -> DE -> A)

앞에서 객체를 일정한 길이만큼 증분을 했다면, 각도도 원하는 만큼 증분을 할 수 있는데요. 명령어는 1번과 동일합니다. [명령어 Len] 입력 후에 [DE]를 입력하고 이 때 [각도(A)] 기능을 이용하면 됩니다. 명령창에 A를 입력하고 엔터를 클릭하고 늘리거나 줄이고 싶은 만큼의 각도를 입력하시면 됩니다. 아래 사진의 예제를 통해 알아볼까요?

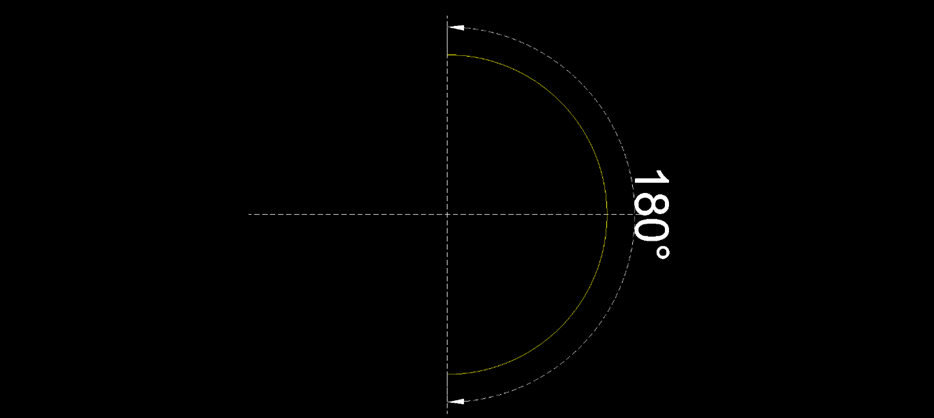

위와 같이 180도 각도를 가진 호를 시계 방향으로 90도 늘려서 270도의 호를 만들고 싶다고 할 때를 가정해 보겠습니다. 앞에서 했던 것처럼 [명령어 Len]을 입력합니다.





그리고 명령창에 [증분(DE)]을 클릭하거나 DE를 입력합니다.





그 후에 각도를 증분해야 하니, 명령창에 A를 입력하거나 [각도(A)]를 클릭합니다.

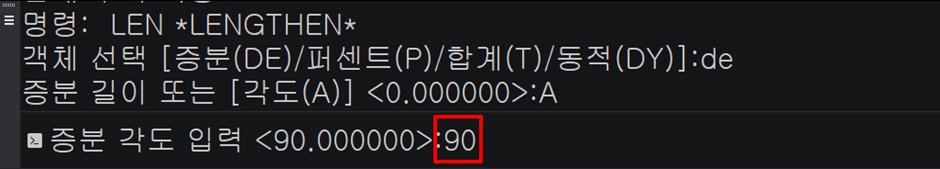

그 후 증분 각도 입력에 저희는 90도를 늘려야 하니, 90을 입력합니다.

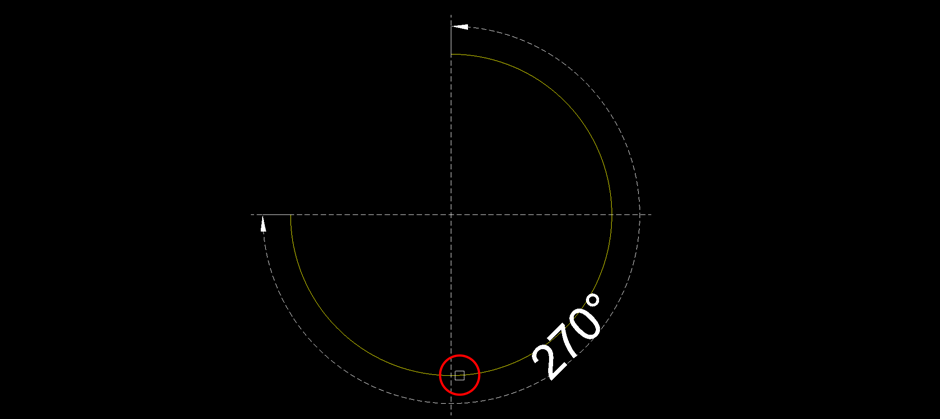

그 후 시계 방향으로 90도를 증가해야 하는데, 늘리고자 하는 부위에 클릭을 해주시면 자동으로 각도가 증가되는 것을 볼 수 있습니다. 또한 각도를 늘리는 것 뿐만 아니라 증분 각도를 입력할 때 앞에 (-) 마이너스 부호를 입력하면 각도가 감소되는 것도 알 수 있습니다.





3) 객체를 특정 길이로 증분하기 (Lengthen->T)

앞에서는 특정 길이를 빼고 더하는 방법에 대해 알아보았는데요. 만약 복잡한 수치의 선을 특정 수치로 바꾸려고 하면 일일히 계산해야 하는 번거로움이 있을 겁니다. 이럴 때 사용하는 것이 바로 증분 명령어 옵션 중 합계(T) 입니다. 합계 옵션은 원하는 길이 값만 입력한다면 바로 그 길이 값으로 객체를 줄이거나 늘려 주는데요.



앞과 마찬가지로 1) 명령어 Len(Lengthen)을 입력하고 2) T를 입력한 후 3) 원하는 길이를 입력만 하고 4) 객체를 선택하면 해당 길이로 객체가 변환하게 됩니다. 따라서 만약 1,000 길이의 선을 600으로 줄이고 싶다고 할 때, Len을 입력하고 T를 입력한 후 600을 입력하고 선을 클릭하면 1,000길이의 객체가 600으로 바뀌겠죠? 실무에서는 캐드 증분 옵션 중 합계(T) 옵션을 자주 사용하곤 합니다.



.

.

.
