#8 캐드 꿀팁 - CAD 객체 등분, 분할하기

캐드(CAD) 객체 등분, 분할하기

캐드(CAD)에서 객체를 일정하게 잘라보자!



설계를 하다 보면, 캐드(CAD)에서 객체를 일정한 간격으로 등분해야 하는 경우가 빈번하게 발생하는데요. 등분을 했을 때 간격을 점으로 표현하는 것이 아닌 블록으로 표현하고 싶을 때가 있습니다.

이번 시간에는 캐드(CAD)에서 객체를 점과 블록으로 일정하게 등분할하는 방법에 대해 알아보겠습니다.

캐드(CAD) 등분, 분할하기





1) 객체를 일정한 간격으로 분할하기 (Divide)

객체를 일정한 간격으로 분할할 때는 명령어 Divide를 이용하여 점 객체를 생성하게 됩니다. 먼저 분할하고 싶은 객체를 선택한 후 Divide 명령어를 입력하고 객체를 몇개로 분할하고 싶은지 숫자로 입력하면 됩니다.

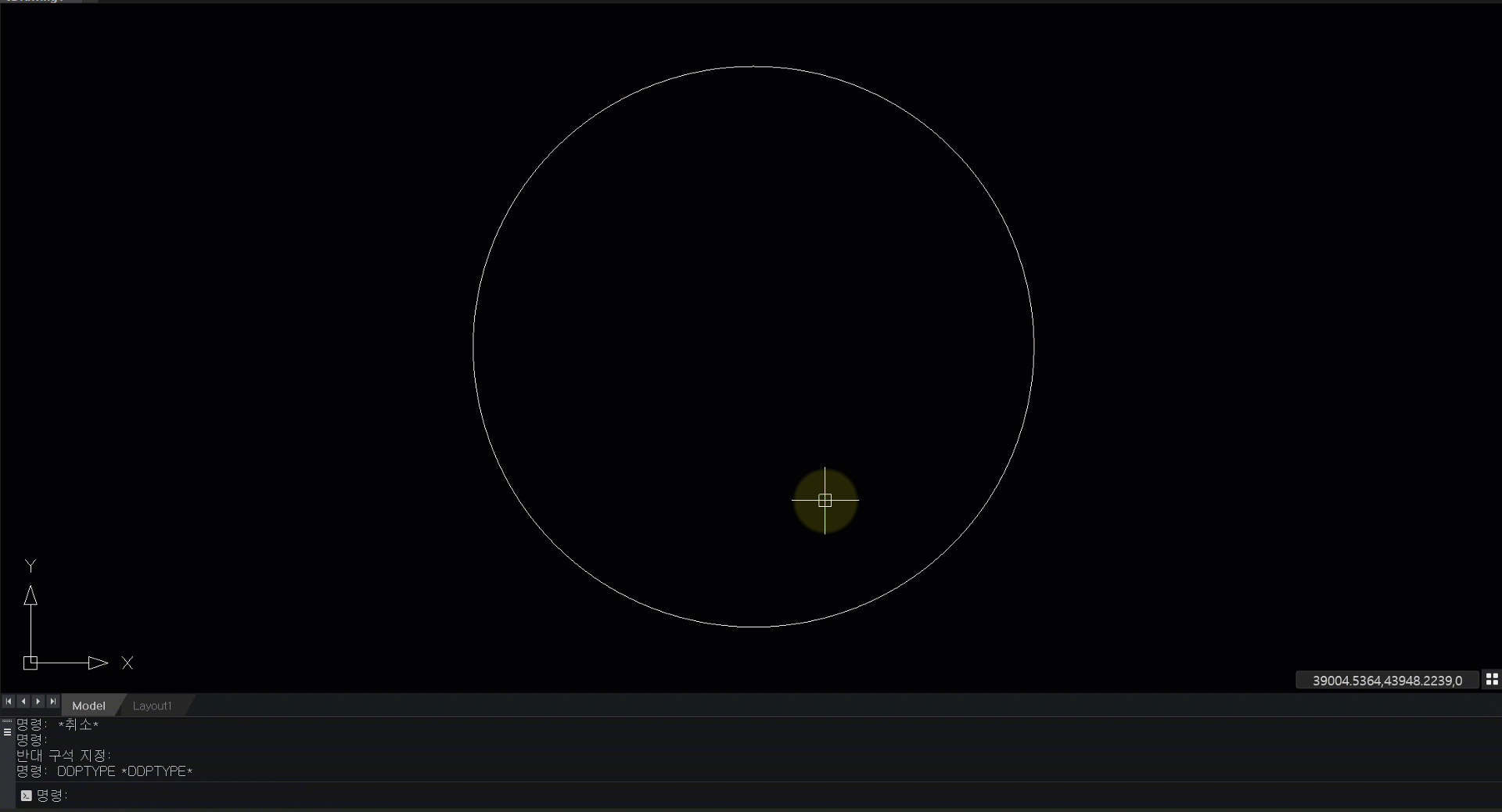

캐드(CAD) 객체 일정한 간격으로 분할

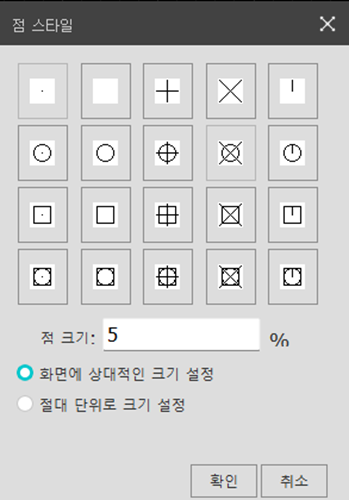

하지만 객체를 클릭해도 분할된 점이 보이지 않는다면 명령어 DDPTYPE을 이용해 점 객체의 스타일을 설정해주어야 합니다. 점의 크기와 절대 단위 혹은 화면에 상대적인 크기도 설정할 수 있습니다. 이 때 되도록이면 크고 잘 보이는 점으로 설정해야 분할된 점들에 블록을 삽입하기가 편해집니다!

캐드(CAD) 명령어 DDPTYPE을 이용한 점 스타일





2) 분할된 점에 한꺼번에 블록 삽입하기

객체를 분할할 때 점 뿐만 아니라 블록으로도 분할할 수 있습니다. 먼저 분할할 때 사용할 객체를 1) 명령어 BLOCK으로 설정해 줘야 합니다. 그 후 분할하고 싶은 객체를 선택한 후 앞과 동일하게 2) DIVIDE 명령어를 입력합니다. 그리고 3) ‘DIVIDE 세그먼트의 개수 또는 블록(B) 입력’ 명령창에서 B를 입력하거나 옵션에 블록(B)를 선택합니다.

그러면 삽입할 블록의 이름을 입력하라고 나오는데 아까 지정해준 객체의 이름을 입력하게 되면 객체에 블록을 정렬시킬 것인지 아닌지 물어봅니다. 이 때 Y를 입력해 주시면 객체 간격에 맞춰 블록들이 생성되는 것을 볼 수 있습니다.

아래 영상을 참고하여 천천히 한 번 따라해 보세요!

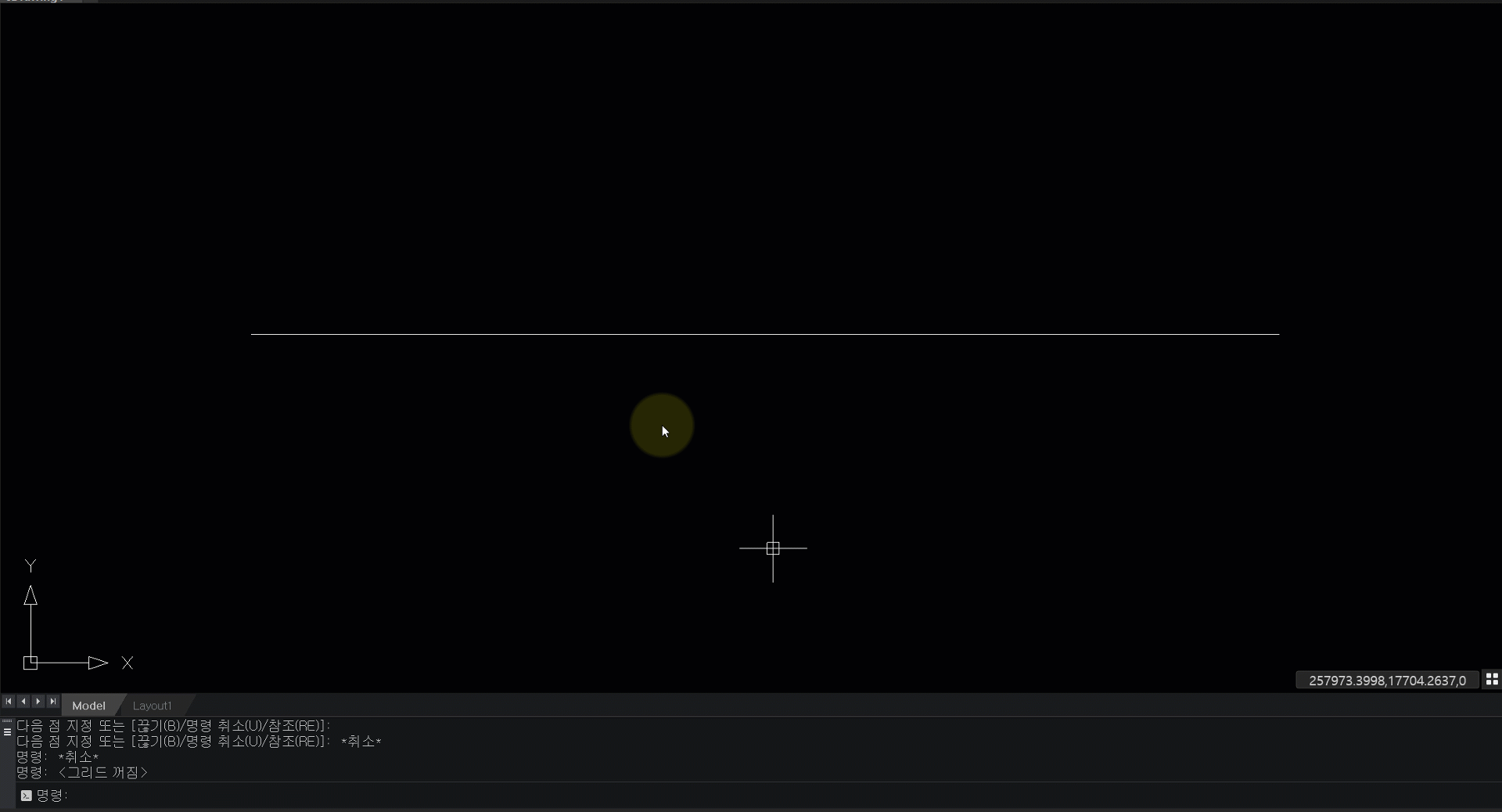

캐드(CAD) 블록으로 객체 분할하기





3) 간격을 길이로 지정하여 블록 삽입하기

앞에서는 객체를 몇 개의 점으로 분할했다면, 이번에는 객체를 길이로 등분하는 방법에 대해 알아보겠습니다. Divide 명령어 대신, 이번에는 MEASURE 명령어를 통해 객체를 일정한 간격으로 분할해 보겠습니다. 먼저 등분하고 싶은 객체를 선택한 후 MEASURE 명령어를 입력합니다. 그러면 명령창에 ‘세그먼트의 길이 지정 또는 [블록(B)]’이 뜨게 되는데 이 때 등분하고 싶은 간격의 길이를 입력하거나 지정하고 싶은 블록이 있다면 B를 입력합니다.

아래 영상을 보면서 천천히 따라해 보세요!

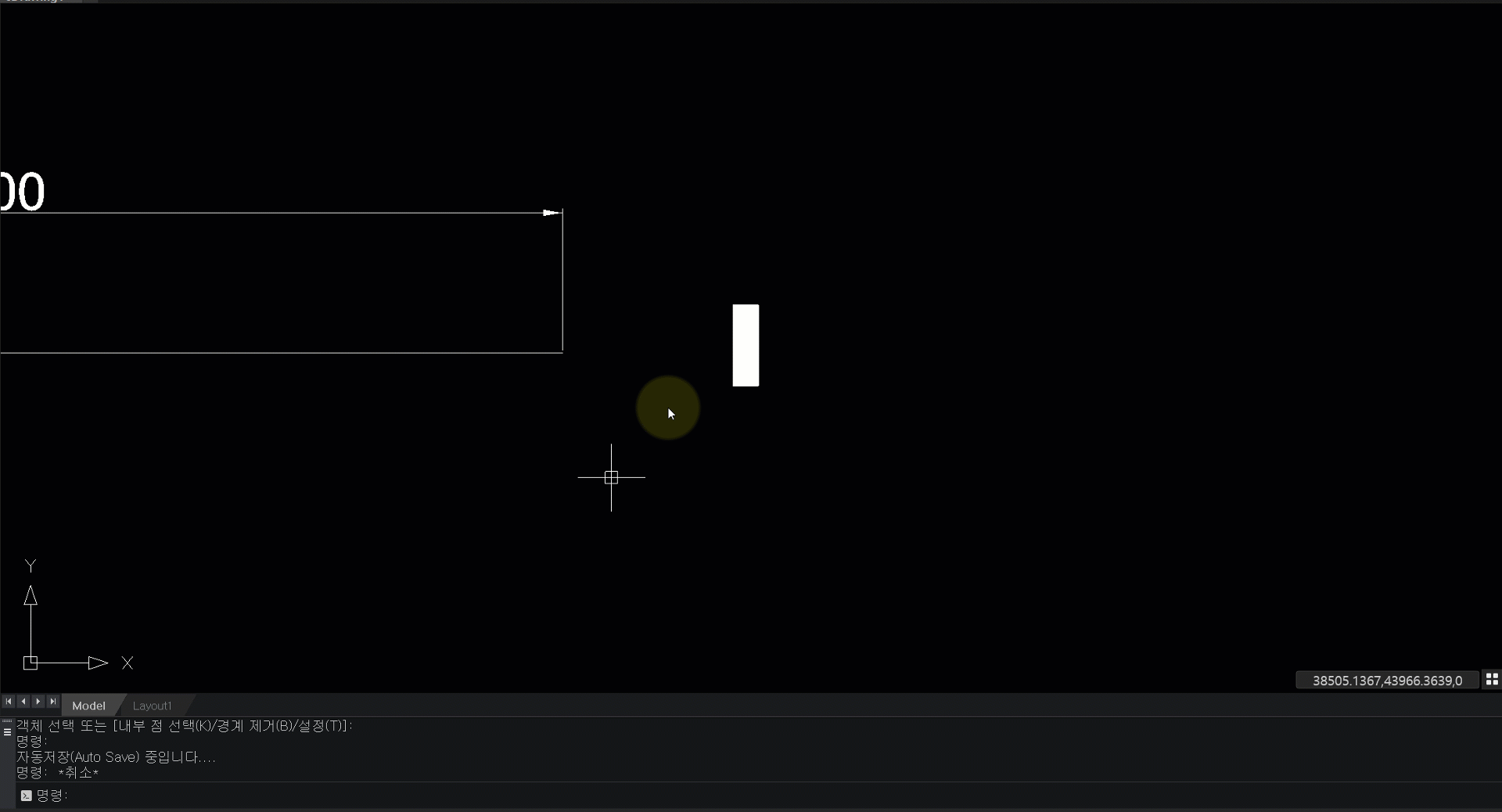

캐드(CAD) 일정한 길이로 객체 분할하기





.

.

.
