#15 캐드 꿀팁 - CAD 트루컬러 출력

캐드(CAD) 트루컬러 출력

도면을 출력했는데, 선 두께가 이상하게 나와요



설계를 하다보면, 스케치업, 라이노 같은 3D프로그램에서 도면을 추출하시는 경우가 있을텐데요. 그런 경우, 도면 출력 시 색상이 맞지 않는 경우가 종종 있을 겁니다.

그런 경우, 주로 문제되는 것이 3D 프로그램에서 가져온 선의 색상이 트루컬러인 경우일 경우인데요. 이 때 저희 마이다스캐드 아키디자인에는, 도면 중 트루컬러를 간단히 조회할 수 있는 명령어와 트루컬러를 인덱스컬러로 간단히 변경할 수 있는 명령어가 있습니다.

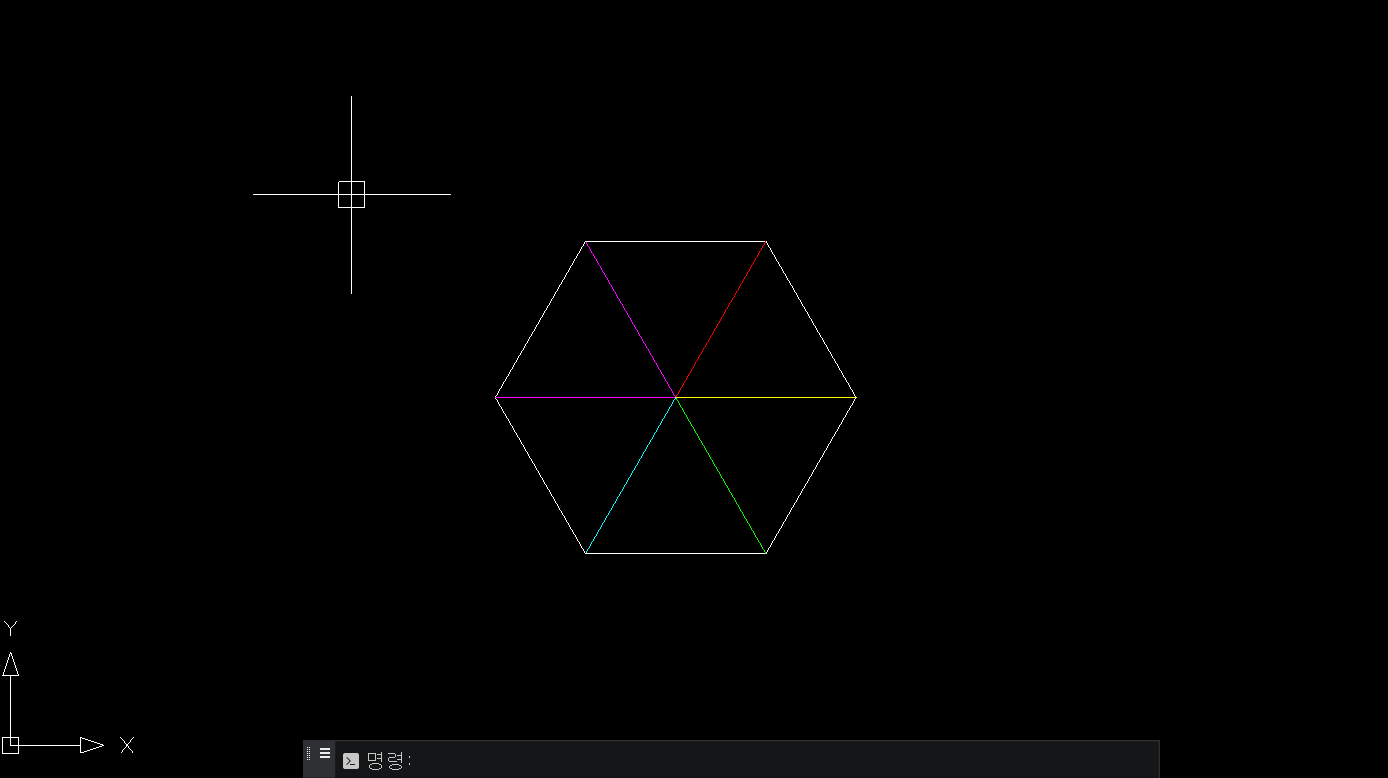

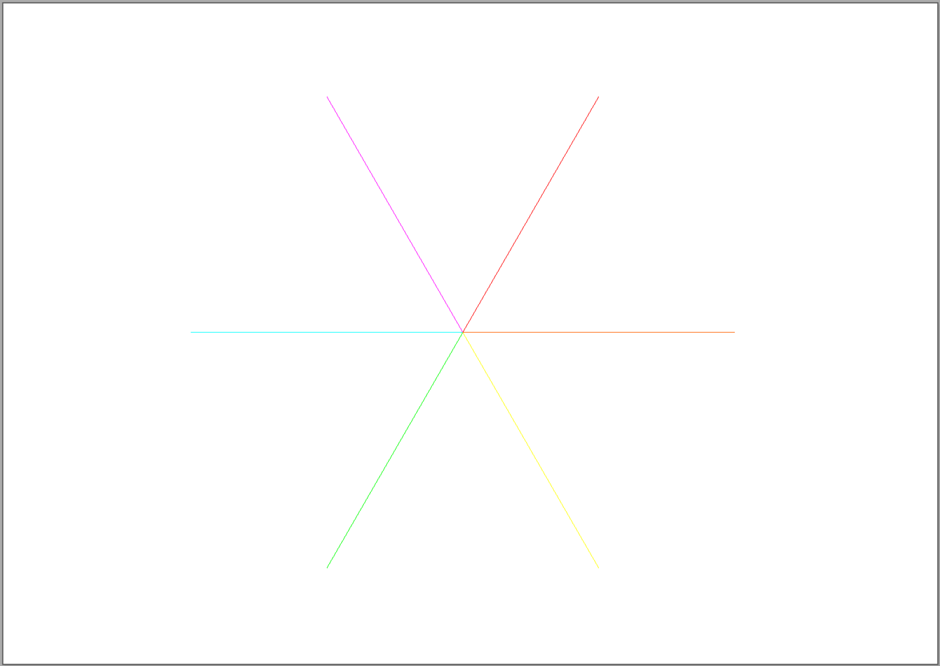

먼저, 아래와 같이 3d 프로그램에서 작업한 선을 가져와 보았는데요. 이 경우 보시는 것처럼, 선 색상이 트루 컬러로 지정되어 있을 경우 도면 출력 시, 기존에 인덱스 컬러를 기준으로 세팅해 놓은 선 색상과 맞지 않아 컬러로 출력이 되는 경우가 있습니다

이런 경우 정말 간단하게 해결하실 수 있는 방법에 대해 알려드릴게요. 먼저 도면 내에 트루컬러가 있는지 찾는 것부터 시작해서, 트루컬러인 객체들을 한번에 인덱스컬러로 변경하는 것까지 한번 소개해드리겠습니다.





1) 도면 내 트루컬러 색상  조회하기 OCO

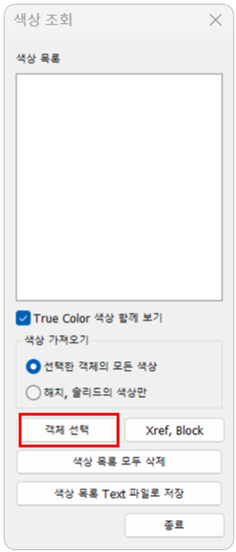

명령창에 OCO를 입력하시면, 아래와 같은 팝업창이 하나 생성되는데요.

캐드(CAD) 색상 조회하기



이 팝업창에서 객체선택을 누르신 후, 색상 조회가 필요한 선들을 드래그해주세요.



캐드(CAD) 색상 조회하기



그러면 이렇게 보시는 것처럼, 조회하신 객체 내에 트루컬러로 지정된 객체가 있는지 확인하실 수 있습니다.





2) 도면 내 트루컬러 색상 한번에 인덱스 컬러로 변경하기 TRUECOLTOINDEXCOL

다음은 앞서 확인했던 트루컬러인 색상의 객체들을 기존에 세팅해 놓은 인덱스 컬러로 한번에 변경하는 기능인데요. 간단한 명령어 하나만으로 모든 트루컬러 색상의 객체들을, 아래처럼 트루컬러 색상과 유사한 인덱스컬러 색상으로 한번에 변경하실 수 있습니다!



캐드(CAD) 내에서 트루컬러 변경하기



.

.

.
