#17 캐드 꿀팁 - CAD 원형, 곡선을 부드럽게 하는 방법

캐드(CAD) 원형 및 곡선 부드럽게 하기

각진 곡선 및 원을 부드럽게 만드는 방법



건축, 토목, 기계 설계 등 전 분야에서 도면 작성 시, 원형 및 호와 같은 곡선을 많이 활용하실 겁니다. 그런데 분명 원을 그렸는데 화면에는 다각형처럼 나오거나, 호의 모양이 각져서 출력되어 당황하셨던 경험이 종종 있으셨을 거예요. 이는 디스플레이 성능을 높이기 위해서 선의 해상력을 줄였기 때문에 나타나는 현상입니다.

이럴 경우 간단한 과정으로 곡선을 매끄럽게 수정할 수 있는 두 가지 방법이 있는데요, 자세한 수정 방법에 대해서 예시와 함께 알아봅시다!​

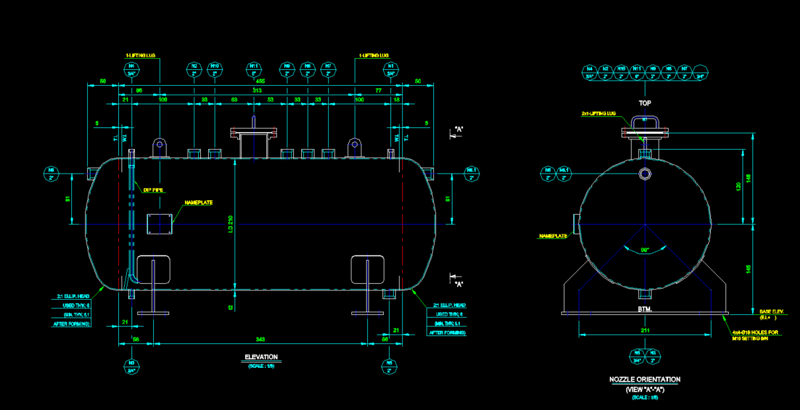

기계 도면에서 활용되는 원형 예시

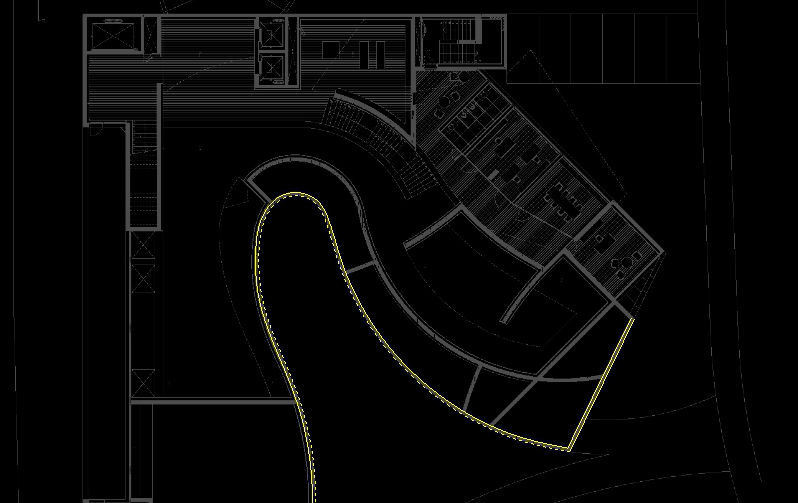

건축 도면에서 활용되는 곡선 예시





1) 원형 및 곡선이 각져서 보이는 경우는?

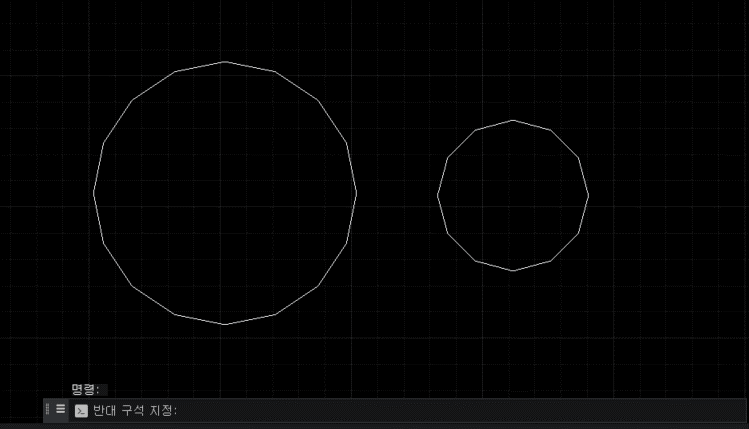

원형이 다각형처럼 보이는 경우

호가 각져서 보이는 경우



위와 같이 원형 및 호를 그렸는데 출력된 도형이 각져서 보이는 경우가 있죠. 간단한 명령어 활용으로 이를 해결할 수 있으니 하단의 가이드를 따라서 해결 방법을 알아볼까요?





2) 명령어 VIEWRES 활용하여 해결하는 방법

1) 명령어 창에 VIEWRES 명령어를 입력합니다.

이때, 명령어 VIEWRES란?
짧은 벡터를 사용하여 원, 호, 스플라인 및 호를 이루는 선의 모양을 조정하는 기능을 하는 명령어입니다. 즉, 곡선 라인의 표시 정확도를 조정하는 기능을 가집니다.

VIEWRES 명령어 입력 후 표시 내용



2)  VIEWRES 명령어를 입력하면 위와 같이 ‘빠른 줌을 원합니까?’라고 표시되는데요, 기본 상태인 <예>를 선택해 주세요.

곡선 표시 품질 값 입력



3) 그러면 곡선 표시 품질을 1부터 20000 범위 내로 입력하도록 나옵니다.



이때, 현재 설정된 값 보다 큰 값을 입력해 주세요. 예를 들어 설정이 100이라면, 1000 값으로 높여서 입력해 주세요.

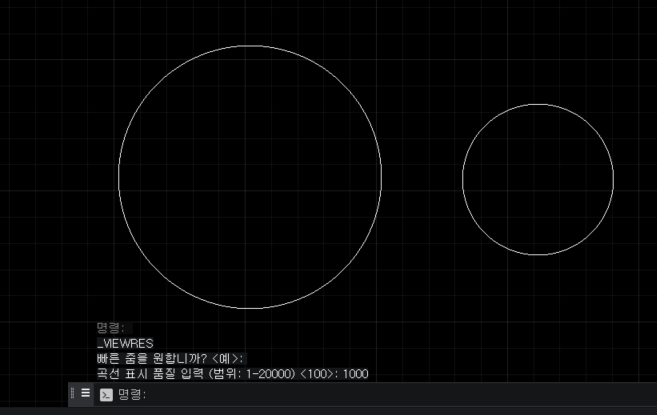

품질 값 입력 후 매끄럽게 수정된 원형의 모습



4. 입력 후 도형을 확인해보시면 위와 같이 매끄럽게 출력된 원형을 확인할 수 있습니다.



참고로, 낮은 숫자를 입력할수록 덜 부드러운 곡선이 됩니다. 이 점을 참고하여 품질 값을 입력해 주세요!

아래 영상을 통해 명령어 사용법을 정리해 볼까요?



명령어   VIEWRES  활용하여 수정하는 모습





03. 명령어 REGEN 활용하여 해결하는 방법

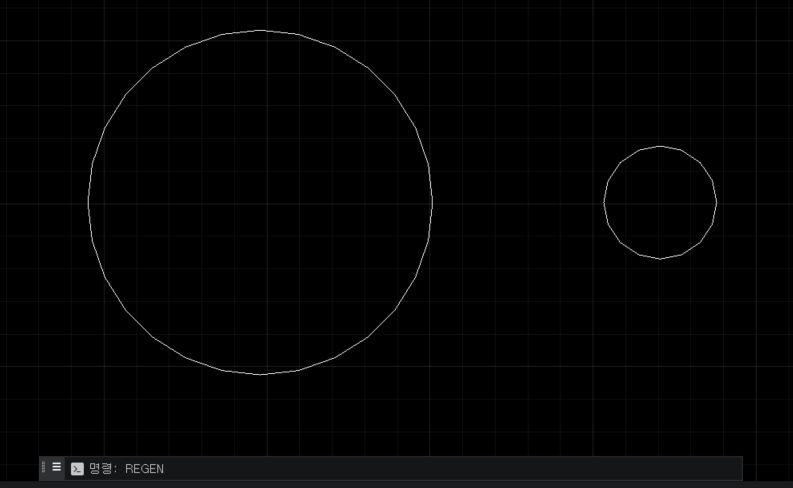

명령어 REGEN 입력하는 모습



1) 명령어 창에 REGEN 명령어를 입력합니다.



이때, 명령어 REGEN란?
현재 뷰포트에서 전체 도면을 재생성 하고, 모든 객체의 화면 좌표를 다시 계산하는 기능을 가집니다.

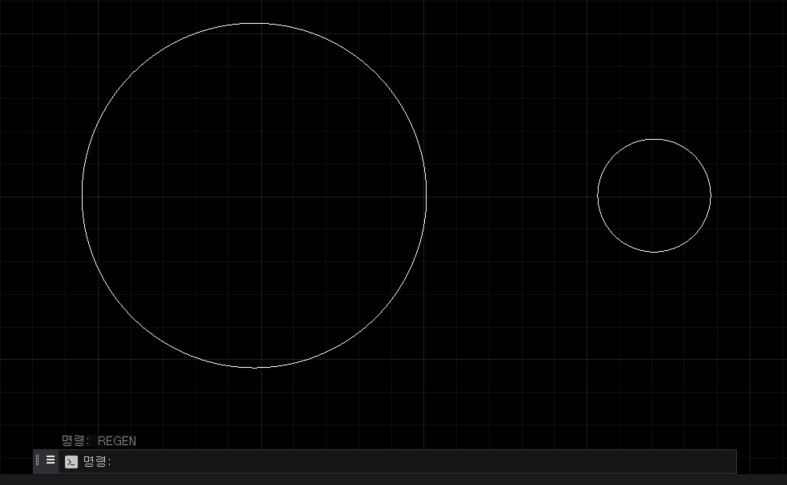

명령어   REGEN  입력 후 매끄럽게 수정된 원형의 모습



2) REGEN 명령어를 입력 후 도형을 확인해 보시면 위와 같이 매끄럽게 출력된 원형을 확인할 수 있습니다.



이 명령어는 원이나 호가 각져서 출력되는 경우뿐만 아니라 원과 선이 만나는 지점이 명확하지 않을 때도 재설정 가능하여 유용하게 활용 가능합니다.



오늘은 원형 또는 호의 모양이 각져서 출력되는 경우, 명령어 VIEWRES와 REGEN을 활용하여 곡선을 매끄럽게 수정하는 방법에 대해서 배워보았는데요. 매끄러운 곡선으로 표시되어야 하는 부분들이 각져 있는 상태로 출력되고, 이를 인쇄하게 되면 난감한 상황이 될 수 있기 때문에 제대로 표시되도록 수정하는 작업이 필수적일 것입니다. 명령어 VIEWRES와 REGEN을 활용하신다면 간단한 절차로 수정 가능하여 도면 작성 시 당황스러운 상황을 해결할 수 있으실 거예요.



.

.

.
