#1 캐드 꿀팁 - CAD 명령어, 단축키 모음



1. 일반적인 캐드(CAD) 명령어, 단축키 모음

실무에서 잘 쓰이는 캐드(CAD)의 명령어와 단축키를 알아보자!



캐드(CAD)에는 정말 다양한 명령어와 단축키들이 있죠. 많은 실무자 분들이 나에게 편한 명령어와 단축키를 설정해서 사용하곤 할텐데요. 너무 많은 명령어 탓에 헷갈리거나 캐드를 처음 접하시는 분들을 위해 명령어와 단축키들의 이름과 기능들을 정리했습니다.

마이다스캐드가 캐드(CAD)에서 사용되는 기본적인 명령어부터 아키디자인만의 특화 명령까지 알려드릴게요! 먼저 일반적으로 많이 사용되는 명령어와 단축키부터 알아볼까요? (Ctrl+F 를 누르고 찾고 싶은 명령어를 검색해 보세요!)





1) 그리기

기능 내용	명령어	단축키	비고
점 그리기	POINT	PO
선 그리기	LINE	L
무한선 그리기	XLINE	XL	양방향
무한선 그리기	RAY		일방향
연속선 그리기	PLINE	PL
다각형 그리기	POLYGON	POL
직사각형 그리기	RECTANG	REC
호 그리기	ARC	A
원 그리기	CIRCLE	C
도넛 그리기	DONUT	DO
자유곡선 그리기	SPLINE	SPL
타원 그리기	ELLIPSE	EL
지시선 그리기	QLEADER	LE
솔리드 그리기	SOLID	SO
해치 넣기	HATCH	H
그라데이션 넣기	GRADIENT	GD
경계 그리기	BOUNDARY	BO
구름형 수정 기호	REVCLOUD





2) 수정 및 편집

기능 내용	명령어	단축키	비고
복사하기	COPY	CO
대칭 만들기	MIRROR	MI
간격 띄우기	OFFSET	O
이동하기	MOVE	M
회전하기	ROTATE	RO
객체 확대 및 축소하기	SCALE	SC
신축하기	STRETCH	S
객체 자르기	TRIM	TR
연장하기	EXTEND	EX
끊기	BREAK	BR
결합하기	JOIN	J
모따기	CHAMFER	CHA
모깎기	FILLET	F
분해하기	EXPLODE	X
분할하기	DIVIDE	DIV
지우기	ERASE	E
정렬하기	ALIGN	AL
배열하기	ARRAY	AR





3) 도면층

기능 내용	명령어	단축키	비고
도면층 창 생성	LAYER	LA
도면층 켜기	LAYON
도면층 끄기	LAYOFF
선택한 도면층 외 모두 끄기	LAYEREXCEPTOFF
도면층 잠금	LAYLCK
도면층 잠금 해제	LAYULK
선택한 도면층 외 잠금	LAYEREXCEPTLCK
도면층 동결	LAYFRZ
도면층 동결 해제	LAYTHW
선택한 도면층 외 동결	LAYEREXCEPTFRZ
선택한 도면층 외 숨김/잠금	LAYISO
숨김/잠금 도면층복원	LAYUNISO





4) 치수

기능 내용	명령어	단축키	비고
신속 치수	QDIM
선형 치수	DIMLINEAR	DLI
정렬 치수	DIMALIGNED	DAL
호길이 치수	DIMARC	DAR
세로 좌표	DIMORDINATE	DOR
반지름 치수	DIMRADIUS	DRA
꺾어진 반지름 치수	DIMJOGGED	DJO
지름 치수	DIMDIAMETER	DDI
각도 치수	DIMANGULAR	DAN
기준선 치수	DIMBASELINE	DBA
연속 치수	DIMCONTINUE	DCO
치수 분할	DIMDIVIDE
치수 병합	DIMJOIN
기하 공차	TOLERANCE	TOL
중심 표시	DIMCENTER	DCE
검사 치수	DIMINSPECT
꺾어진 선형 치수	DIMJOGLINE	DJL
치수 스타일	DIMSTYLE	D





5) 문자

기능 내용	명령어	단축키	비고
단일행 문자 입력	TEXT	DT
단일행 문자 편집	DDEDIT	ED
여러줄 문자 입력	MTEXT	MT
여러줄 문자 편집	MTEDIT
문자 스타일 변경	STYLE	ST





6) 도면 스타일 및 형식 설정

기능 내용	명령어	단축키	비고
색상 설정	COLOR	COL
선종류 설정	LINETYPE	LT
선가중치 설정	LWEIGHT	LW
도면 다시 그리기	REDRAW	R
도면 재생성하기	REGEN	RE
도면 단위 설정	UNITS	UN
프로그램 설정창 열기	OPTIONS	OP
활성 객체 스냅 설정	OSNAP	OS
확대 및 축소	ZOOM	Z





7) 블록 설정 및 삽입

기능 내용	명령어	단축키	비고
블록 정의하기	BLOCK	B
블록 속성 값 편집하기	ATTEDIT	ATE
블록 삽입	INSERT	I
블록을 도면 파일로 변환	WBLOCK	W
외부참조 또는 블록 자르기	XCLIP	XC
외부참조 관리자	XREF	XR
이미지 관리자	IMAGE	IM





8) 객체 특성 정보

기능 내용	명령어	단축키	비고
속성 정의하기	ATTDEF	ATT
특성 창 켜기/끄기	PROPERTIES	PR
객체 특성 표시하기	LIST	LI
특성 다른 객체 적용하기	MATCHPROP	MA
거리 측정하기	DIST	DI
그룹 만들기	GROUP	G





9) FUNCTION KEY 기능

기능 내용	명령어	단축키	비고
도움말 보기	HELP	F1
프롬프트 띄우기	TEXT WINDOW	F2	사용한 명령 내역
객체 스냅 켜기/끄기	OSNAP	F3
3D 객체 스냅	OSNAP	F4	3D
등각 평면	ISO PLAN	F5
동적 UCS	DYNAMIC UCS	F6
그리드 켜기/끄기	GRID	F7
직교모드 켜기/끄기	OTHO MODE	F8
그리드 스냅 켜기/끄기	SNAP	F9
극좌표 추적	PLAR TRACKING	F10
객체 스냅 추적 켜기/끄기	OBJECT TRACKING	F11
동적 입력 켜기/끄기	DYNAMIC INPUT	F12





10) CTRL+ 숫자/알파벳 기능

기능 내용	명령어	단축키	비고
화면 툴바 보기/감추기		Ctrl+0
특성창 보기/감추기		Ctrl+1
명령창 보기/감추기		Ctrl+9
모든 객체 선택		Ctrl+A
하이퍼링크		Ctrl+K
새 프로젝트 만들기		Ctrl+N
프로젝트 열기		Ctrl+O
플롯		Ctrl+P
종료		Ctrl+Q
PICKSTYLE		Ctrl+H	0 – 작동 X 1 – 그룹으로 묶인 객체 선택 O, 해치와 경계 같이 선택 X 2 – 그룹 선택 X, 해치 선택하면 경계에 엮여 있는 객체 함께 선택 3 – 그룹으로 묶인 객체 선택 O, 해치 선택하면 경계에 엮여 있는 객체 함께 선택





11) 기타 기능

기능 내용	명령어	단축키	비고
응용프로그램 로드	APPLOAD	AP
배치 뷰포트 조정하기	MVIEW	MV
점 스타일 설정	DDPTYPE
면적 구하기	AREA	AA







2. 마이다스캐드 아키디자인 명령어, 단축키 모음

마이다스캐드 아키디자인만의 설계 특화 기능 명령어들을 알아보자!



앞에서 일반적인 캐드(CAD)의 명령어와 단축키를 알아보았습니다. 마이다스캐드 아키디자인은 건축 설계 특화 캐드로, CAD 작업의 생산성을 높여 주기 위한 Extention Tool이 기본적으로 탑재되어 있는데요. 이번에는 마이다스캐드 아키디자인 만의 설계 특화 기능들의 명령어와 단축키에 대해 알아보겠습니다.



* 마이다스캐드만의 특수 명령어이기 때문에 타 캐드 소프트웨어에서는 작동하지 않을 수 있다는 점 참고 바랍니다.



1) 그리기

기능 내용	명령어	단축키	비고
대지선 그리기	SITECOORDINATE	SITE
단열재 그리기	INSULATION	INSUL
계단 그리기	STAIRDRAW	STD
문 그리기	DOORDRAW	DOD
창문 그리기	WINDOWDRAW	WDD
중심선 그리기	CENTERLINE	CEN
도면요소 그리기	DESIGNLIBBYNAME	DEN
좌표값으로 폴리선 그리기	PLINECOORDINATE	PLC
외곽선 생성	OUTLINE	OTL	곡선 -> 호
외곽선 생성	OUTLINE2	OTL2	곡선 -> 선
외곽선 생성	OUTLINE3	OTL3	사각형
간편 지시선	SIMPLELEADER
해치 경계 재작성	HATCHBOUNDARY	HBO
해치 결합	HATCHJOIN	HJ
해치 패턴 생성	HATCHPATTERNGEN	GH





2) 도구

기능 내용	명령어	단축키	비고
간편계산기	SIMPLECALC	SCAL
사칙연산	FOURCALC	4C
더하기	PLUS	+
빼기	MINUS	-
곱하기	MULTIPLICATION	*
나누기	DIVISION	/
평균값	AVERAGE	AV
반올림	ROUNDOFF	6
올림	ROUNDUP	5
버림	ROUNDDOWN	4
번호 삽입	NUMBERINGINSERT	AN1
번호 배열	NUMBERINGARRAY	AN2
번호 붙이기	NUMBERING	123
번호 증감	ADDNUMBER	+1
색상 색인 변환	TRUECOLTOINDEXCOL	TTI
객체 선택	SELECTTYPE	STT	유형
객체 선택	SELECTCOLOR	STC	색상
불필요한 데이터 삭제	SMARTPURGE	SPU
특성/정보 제거 후 가져오기	IMPORTEXCEPTINFO	IMPORTX
도면 크기 조절	SCALESITHLTS	SCLTS
VPOINT 초기화	VPOINTINIT	VPINIT





3) 수정

기능 내용	명령어	단축키	비고
창호 삭제	DOORWINDOWERASE	DWE
복사-회전-대칭	COROMI	CRM
이동-회전-대칭	MOROMI	MRM
등분 복사	DIVIDECOPY	DIVL
지우기	ERASEBYLAYER	ELA	도면층 기준
간격 띄우기	OFFSETBYCURRENTLAYER	OC	현재 도면층
다중 결합	MULTIJOIN	MJ
선 연장	EXTENDLINE	EXL
지정한 경계로 자르기	XTRIM	XTR
점/선으로 끊기	BREAKOBJECT	BRO
다중 끊기	MBREAK	MBR
객체 색상 변경	OBJCOLORCHANGE	OCC
타원->폴리선 변경	ELLIPSETOPLINE	ELP
그룹 전체 해제	UNGROUPALL	UGA
OLE 객체 밖으로 꺼내기	BRINGOLEFRONT	OF
Z값을 0으로 변경	3DTO2D	3D2D





4) 문자

기능 내용	명령어	단축키	비고
문자 연속편집	TEXTEDITS	TE
문자값 및 특성일치	MATCHTEXT	MATT
문자값 일치	MATCHTEXTVALUE	MATV
문자 자르기	TEXTCUT	TC
문자 합치기	TEXTMERGE	TMG
자리맞추기 신속편집	QJUSTIFYTEXT	QJT
자리맞추기 일치	MATCHJUSTIFYTEXT	MAJT
문자 회전	ROTATEBYANGEL	RAN
문자높이 설정값 변경	SETTEXTSIZE
여러 줄 문자로 변환	TEXT2MTEXT	T2M
문자를 폴리선으로 변경	TEXTTOPLINE	TXP
문자 외곽선 생성	TEXTOUTLINE	TB
문자스타일 단일화	ONLYONESTYLE	1S
완성형 문자로 변환	CONVERTUNIFIED





3. 마이다스캐드 아키디자인 차별화 기능 명령어, 단축키 모음

마이다스캐드 아키디자인, 어떤 기능들이 더 있을까?



캐드(CAD)를 처음 시작하는 분들은 캐드의 기능에 대해 배우며 두근거리고 많이 배우고 싶다는 생각을 할 것입니다. 또한 캐드를 오랫동안 사용했던 분들은 캐드를 통해 더 쉽고 빠르게 도면 작업을 하고 싶다는 생각을 할 거에요.

이런 모두의 설렘과 고충을 도와주기 위한 기능이 바로 아키디자인만의 차별화 기능인데요! 어떤 차별화 기능들이 있는지 명령어와 단축키로 알아볼까요?



* 마이다스캐드만의 특수 명령어이기 때문에 타 캐드 소프트웨어에서는 작동하지 않을 수 있다는 점 참고 바랍니다.

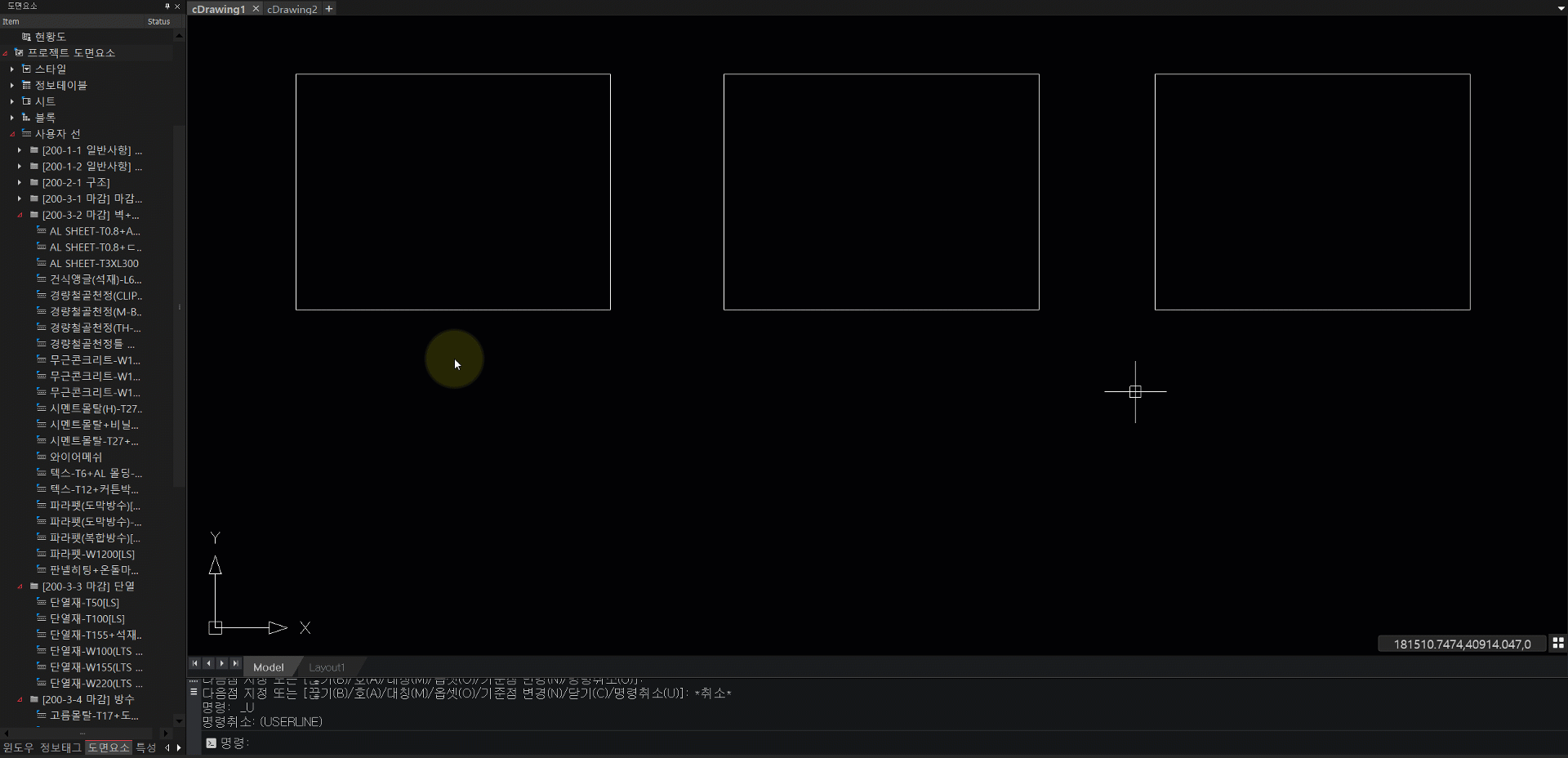

1) Direct Draw

마이다스캐드 아키디자인 사용자선 기능

기능 내용	명령어	단축키	비고
사용자선	USERLINE	UL
사용자선 정의	DEFINEUSERLINE	DUL

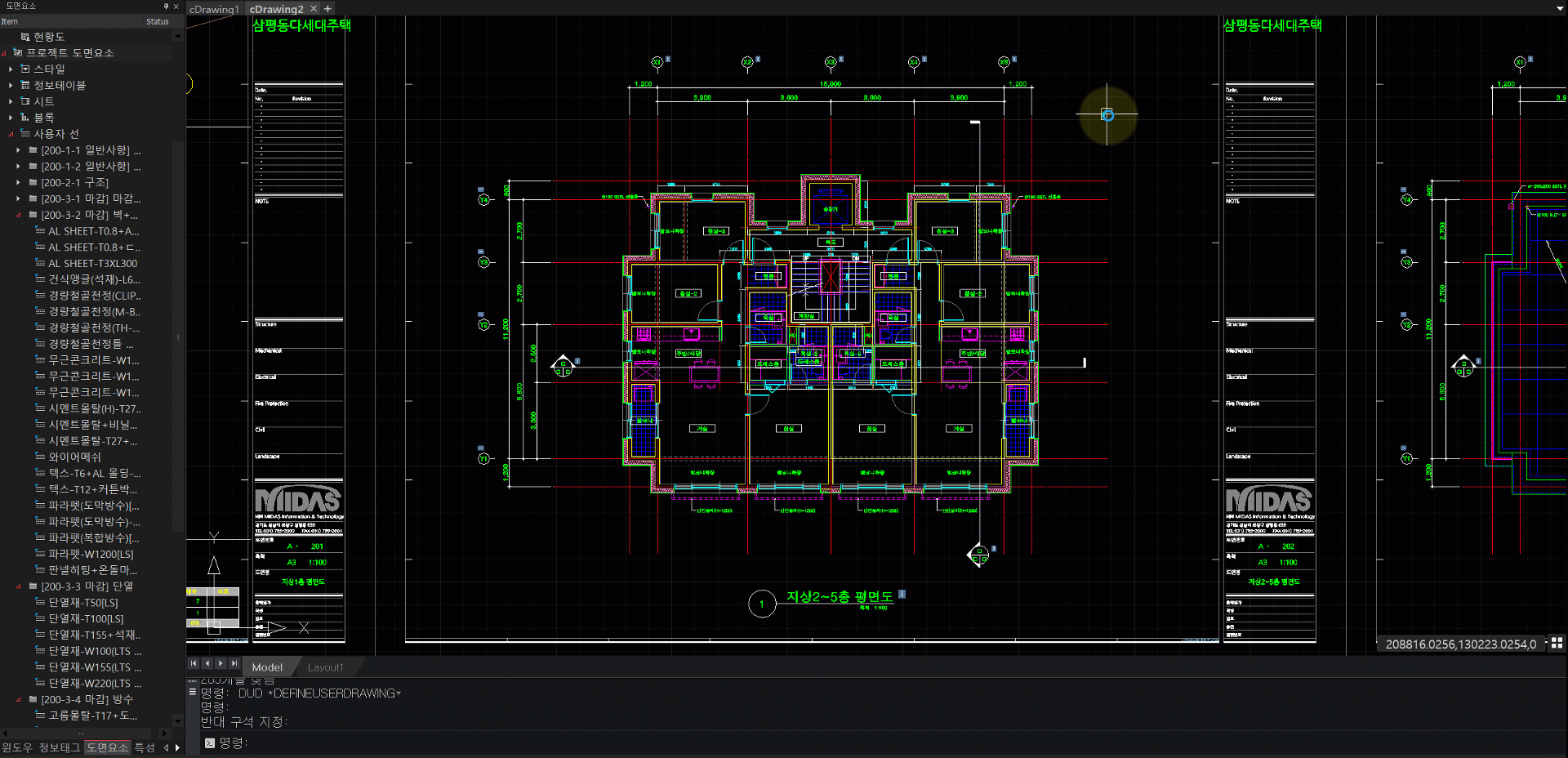

2) 참고도면 즐겨찾기

마이다스캐드 아키디자인 사용자도면 기능

기능 내용	명령어	단축키	비고
사용자도면 삽입	INSERTUSERDRAWING	IUD
사용자도면 정의	DEFINEUSERDRAWING	DUD

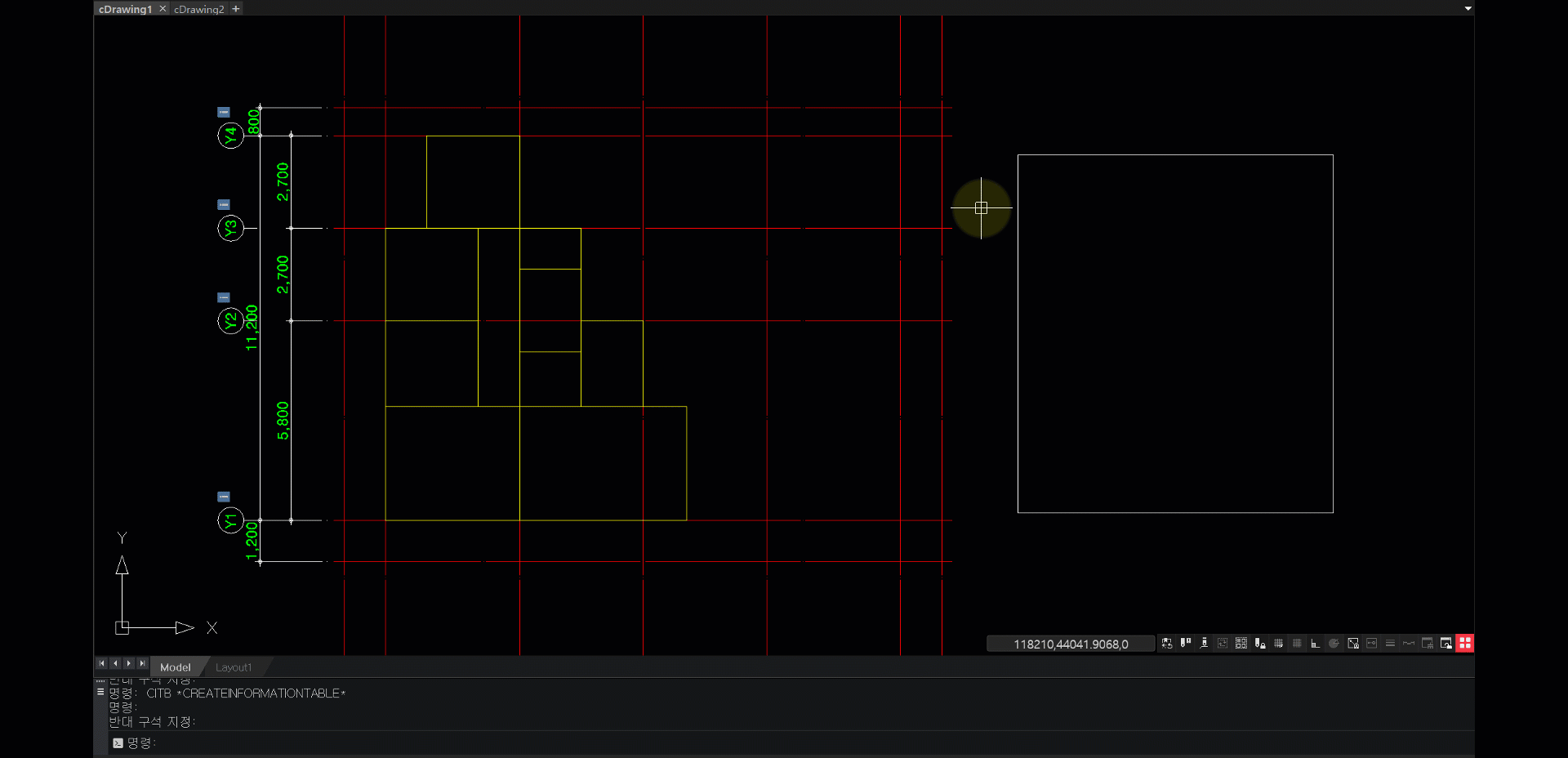

3) 면적/도면목록표 생성

마이다스캐드 아키디자인 면적표 생성 기능

기능 내용	명령어	단축키	비고
정보테이블 생성	CREATEINFORMATIONTABLE	CITB
정보테이블 정의	DEFINEINFORMATIONTABLE	DITB

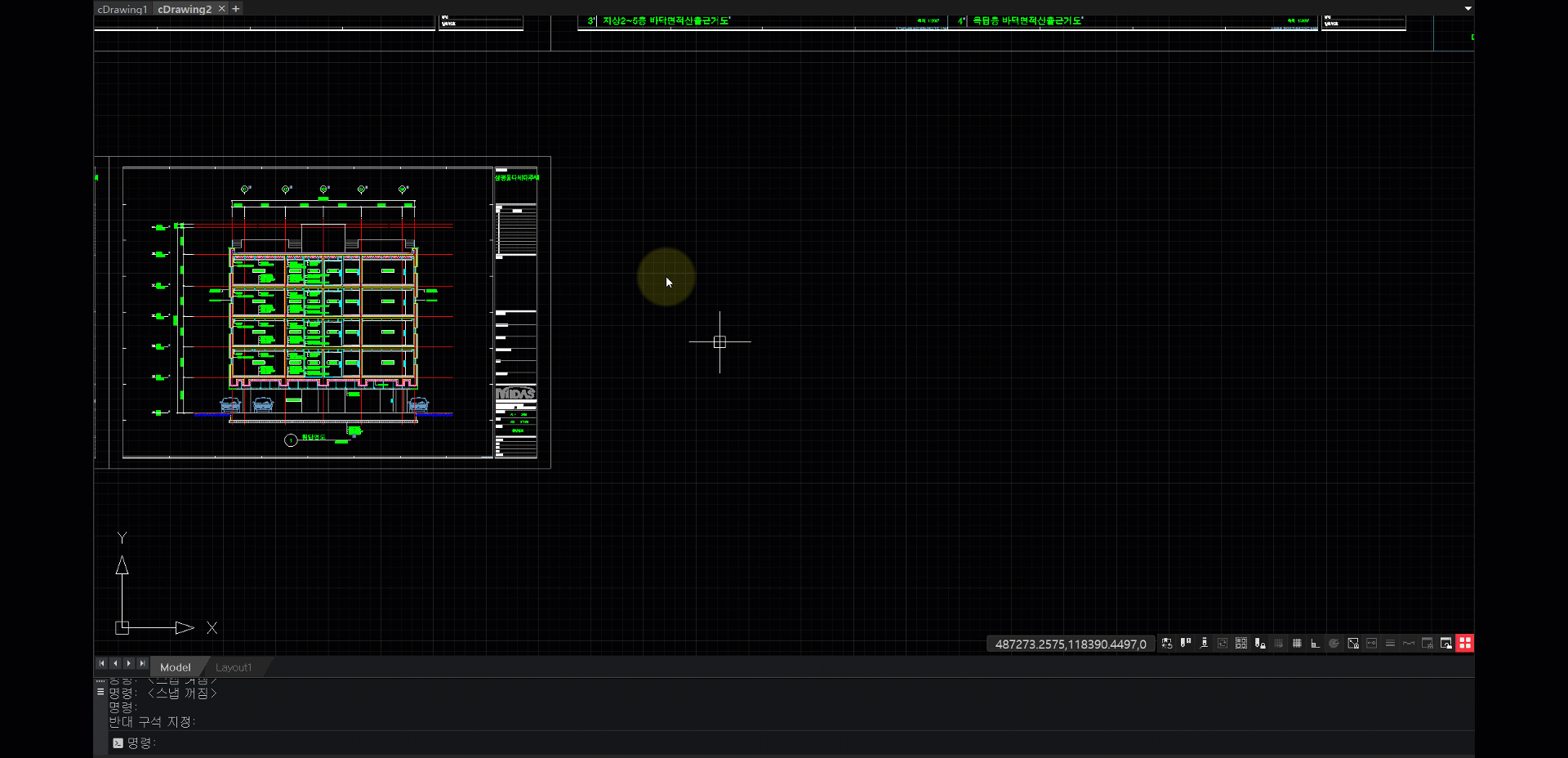

4) 내부참조 (도면연동)

마이다스캐드 아키디자인 내부참조 기능

기능 내용	명령어	단축키	비고
내부참조 삽입	INTERNALREFERENCES	IREF
내부참조 정의	DEFINEINTERNALREFERENCES	DIREF
자르기한 객체 위치 이동	MOVEXCLIP	MXC
내부참조 표시설정	IREFDISP	IRD
내부참조 신속배치	UNDERLAYIREF	UIREF

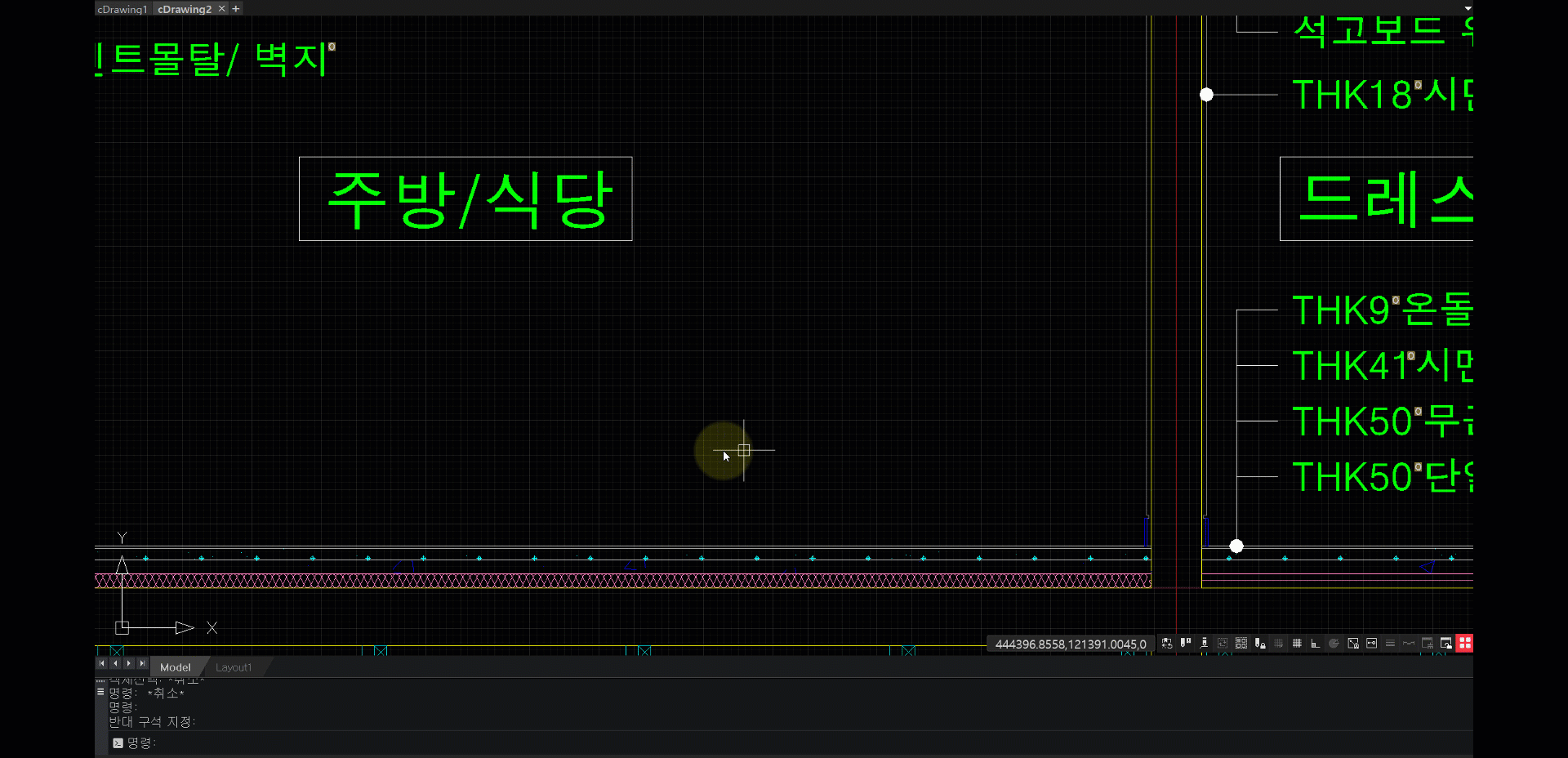

5) 지시선 그리기

마이다스캐드 아키디자인 정보지시선 기능

기능 내용	명령어	단축키	비고
정보지시선	ILEA	IL
정보지시선 스타일 정의	ILEADERSTYLE	ILS

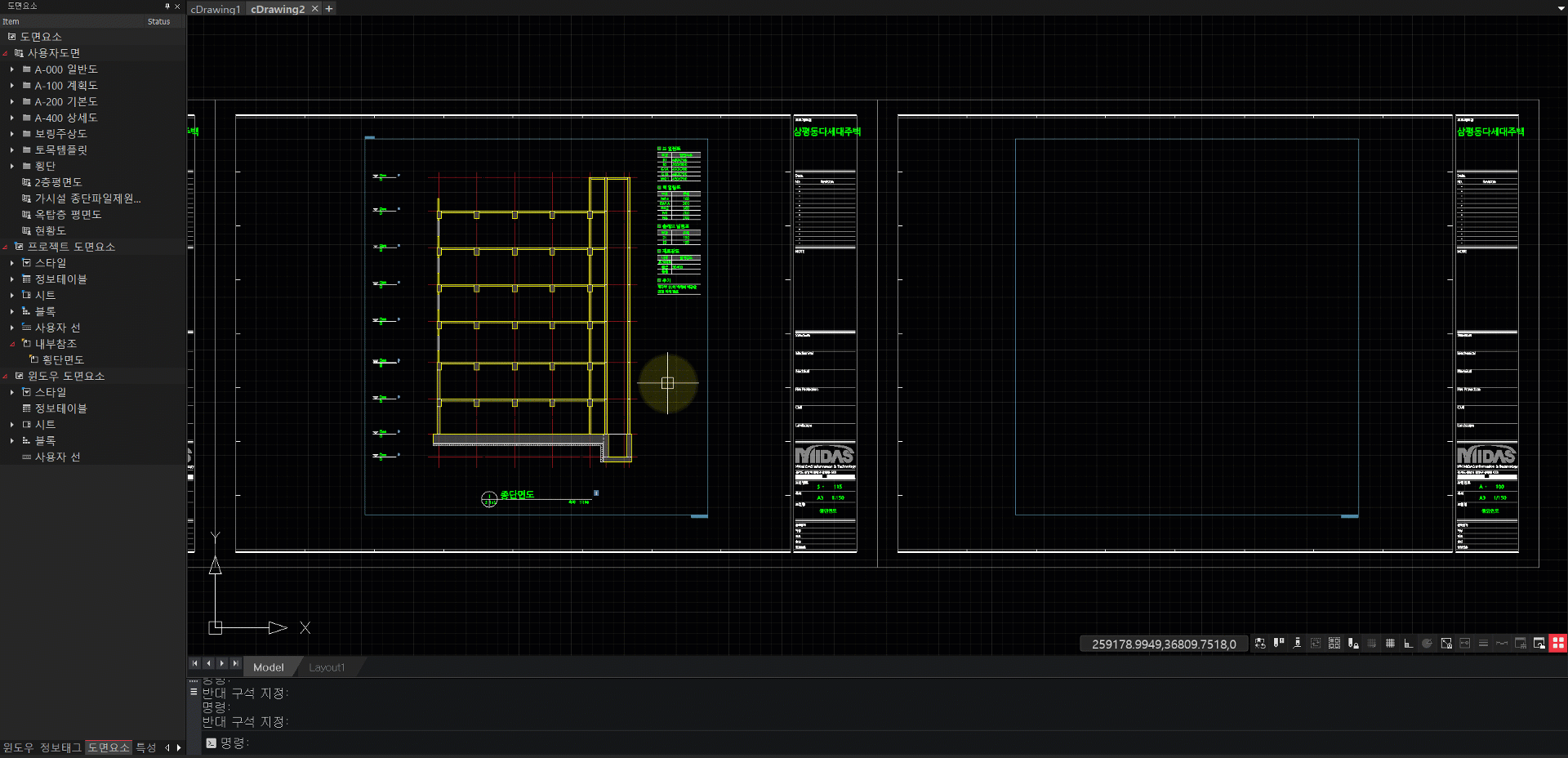

6) 도면폼/뷰영역

마이다스캐드 아키디자인 뷰영역 기능

기능 내용	명령어	단축키	비고
시트 정의	SHEET	SH
새 시트	NEWSHEET	NSH
새 뷰 영역	NEWVIEWREGION	NVR

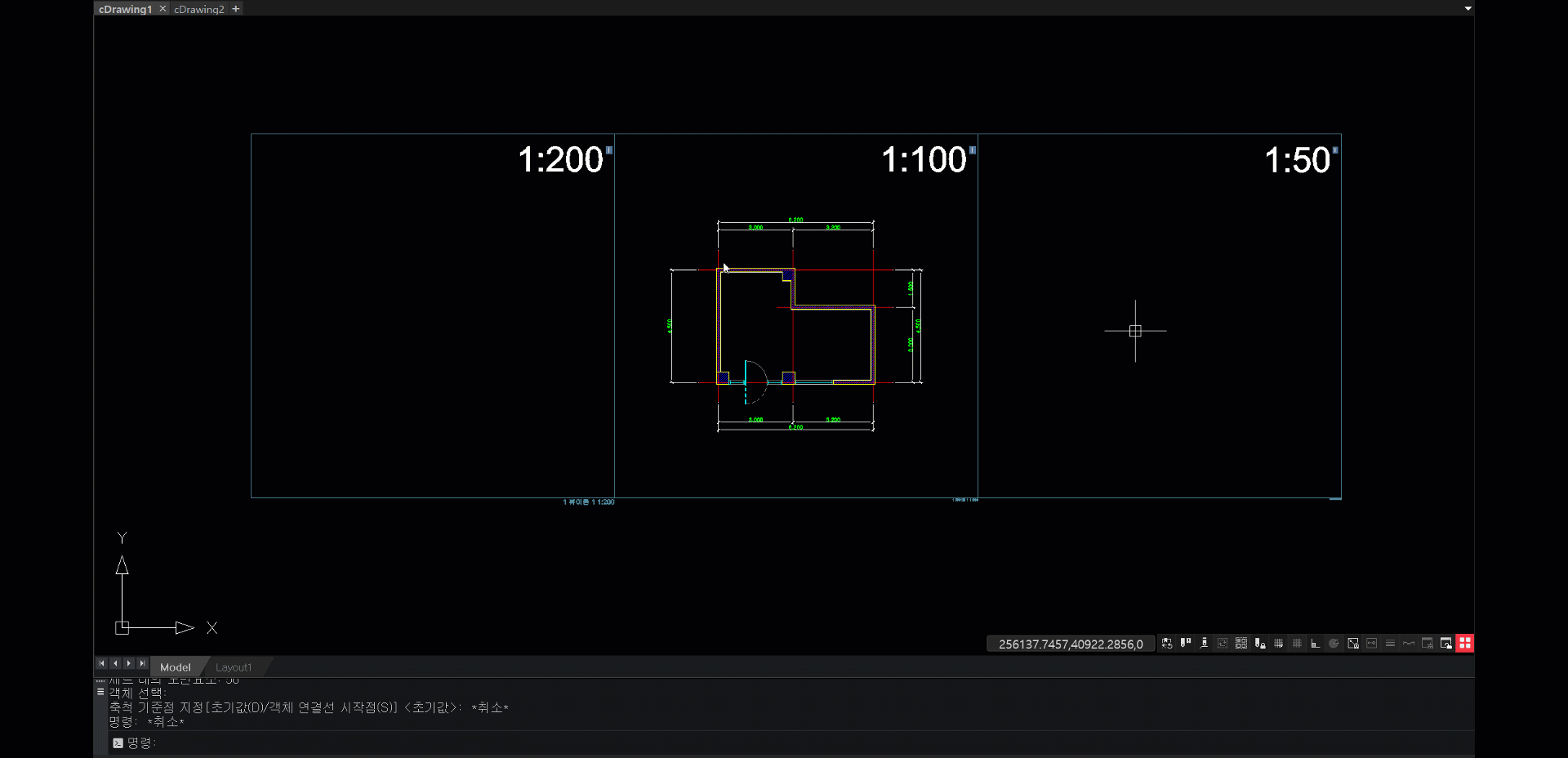

7) 자동 축척

마이다스캐드 아키디자인 자동축척 기능

기능 내용	명령어	단축키	비고
축척기준점 위치 변경	SCALEBASEPOINTEDIT	SB





8) 기타

기능 내용	명령어	단축키	비고
축렬그리드	AXISGRID	AG
레벨그리드	LEVELGRID	LG
화살표 선	ARROWLINE	ARL
구적도	MENSURATION	MS
복사 + 트림	COPYTRIM	CT
증감 복사	INCREASECOPY	ICO
문자 그룹	TEXTGROUP	TG
문자 그룹 해제	TEXTUNGROUP	TUG
문자 그룹 편집	TEXTGROUPEDIT	TGE
프로젝트 내보내기	IMPORTMDWG	IMDWG
프로젝트 병합	EXPORTMDWG	EMDWG





TIP! 단축 명령어를 변경하고 싶다면?

1) 메뉴 – 도구 – 사용자화 – 단축명령 사용자 설정 클릭

2) 단축명령 메모장에서 원하는 단축 명령으로 변경



.

.

.

.
