#2 캐드 꿀팁 - CAD 특수문자 기입법

캐드(CAD) 특수문자

캐드(CAD)에서 특수문자를 간단하게 입력해보자!



설계를 하다 보면, 캐드(CAD)에서 공차 혹은 지름과 같은 단위들을 표현해야 할 때가 있는데요. 그래서 때로는 ±, ⌀, ≈ 와 같은 자주 사용되는 특수문자들은 외워두는 것이 편리하기도 합니다. 그렇다면 캐드(CAD)에서는 이러한 특수문자들을 어떻게 입력할 수 있을까요?

캐드에서 특수문자를 입력하려면, 컴퓨터가 인식할 수 있는 문자코드를 사용해야만 합니다. 바로 유니코드라고 하는 문자체계인데요. 이번 시간에는 유니코드 문자를 포함하여, 캐드에서 특수문자를 입력하기 위한 다양한 방법들에 대해 알아보도록 하겠습니다.



캐드(CAD) 특수문자

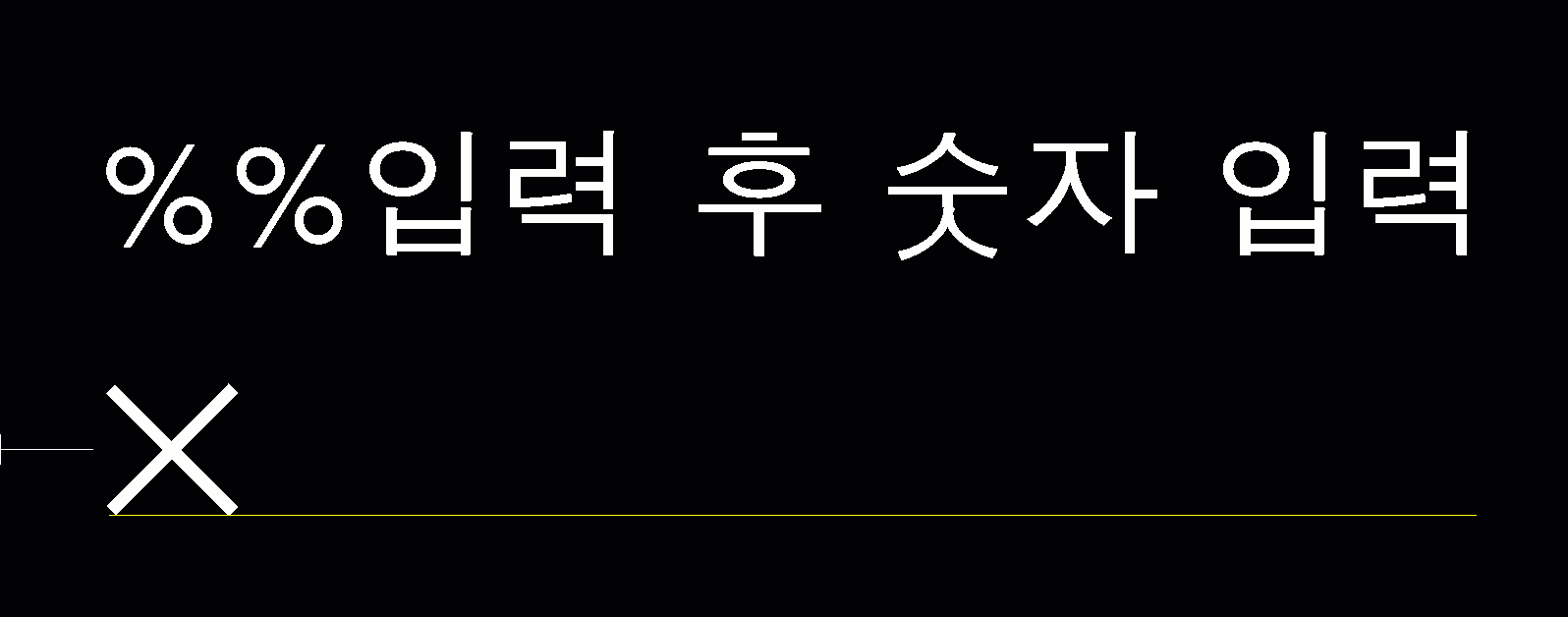

1) “%%” +

%% 뒤에 숫자를 입력하여 생성할 수 있는 특수문자들은 주로 기본적인 특수문자와 수학에 사용되는 수식입니다.

예를 들어 지름을 표현할 때는 %%C 혹은 %%248, 제곱을 입력할 때는 %%178을 입력하면 될 거에요.

캐드(CAD) 수식 특수문자



특수문자	명령어	특수문자	명령어	특수문자	명령어
(빈칸)	%%32	! (느낌표)	%%33	“ (따옴표)	%%34
× (곱하기)	%%215	÷ (나누기)	%%247	⌀ (지름)	%%C, %%248
° (도)	%%D, %%176	± (공차)	%%P, %%177	윗줄문자	%%o
아랫줄문자	%%u	² (제곱)	%%178 (ex: , m%%178)	³ (세제곱)	%%179 (ex: , m%%179)

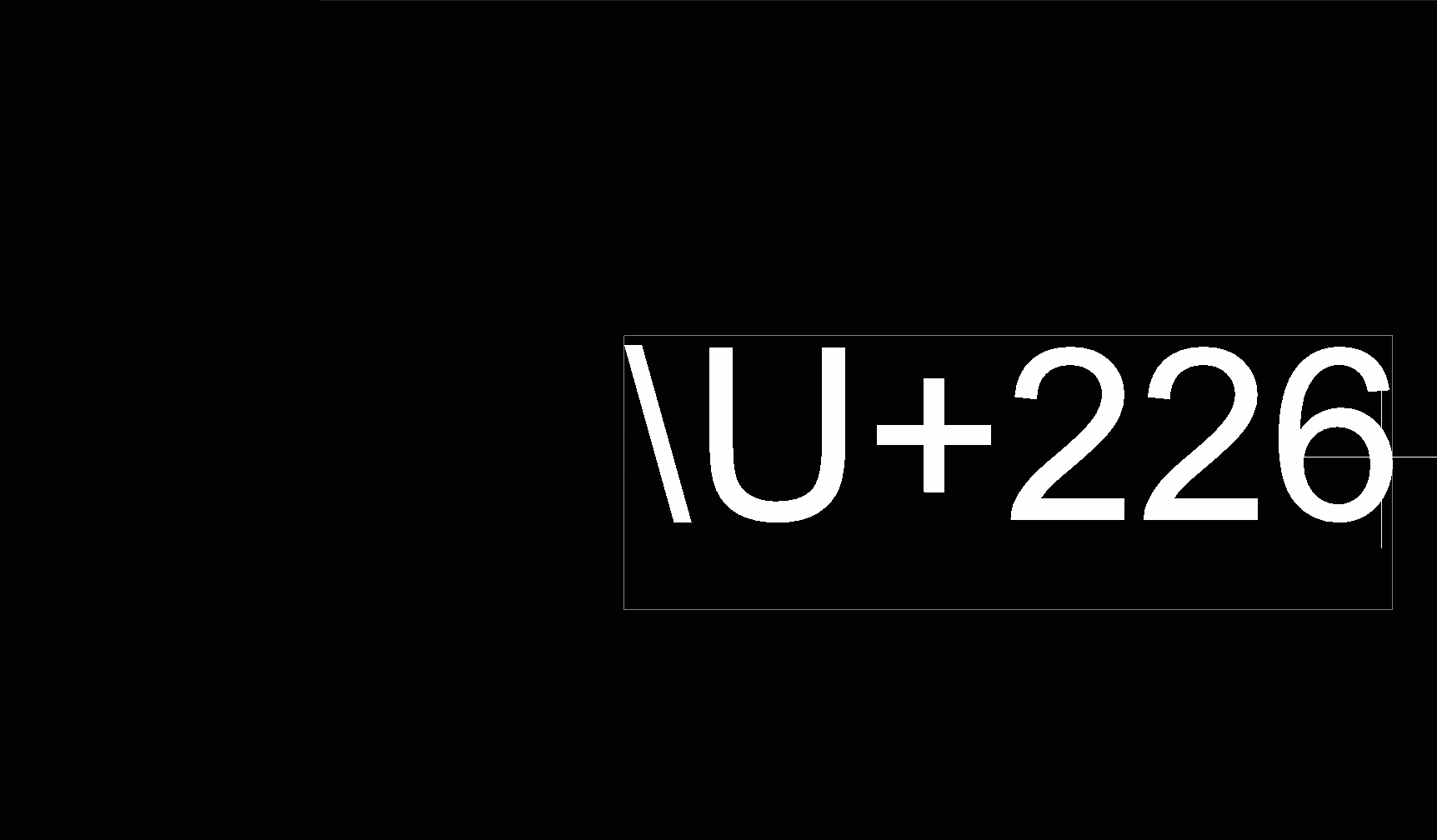

2) “\U+” +

\U+ 뒤에 숫자를 입력하여 생성할 수 있는 특수문자들은 매우 다양한데요. 간단한 느낌표부터 숫자, 알파벳 등 키보드로 작성할 수 있는 문자들을 생성할 수 있습니다.

반면 \U+E 뒤에 숫자를 입력하여 생성할 수 있는 특수문자들은 키보드 상에 있지 않은 체크, 화살표, 이모티콘 등이 있습니다. 그 외에도 다양한 특수문자들이 있으니 아래 수식들을 참고하여 따라해보세요!



캐드(CAD) 느낌표, 숫자, 알파벳 등 특수문자



특수문자	명령어	특수문자	명령어	특수문자	명령어
!	\U+0021	"	\U+0022	#	\U+0023
1	\U+0031	2	\U+0032	A	\U+0041
B	\U+0042	a	\U+0061	b	\U+0062



특수문자	명령어	특수문자	명령어	특수문자	명령어
✓	\U+E001	■	\U+E002	□	\U+E003
↑	\U+E110	→	\U+E111	←	\U+E112
☺	\U+E234





캐드(CAD) 지름, 파이, 델타, 각도 등 특수문자



특수문자	명령어	특수문자	명령어	특수문자	명령어
⌀ (지름)	\U+2205	° (도)	\U+00B0	± (공차)	\U+00B1
² (제곱)	\U+00B2	³  (세제곱)	\U+00B3	ɸ (전기위상)	\U+0278
Δ 증분(델타)	\U+0394	Ф (파이)	\U+0424	℄ (중심선)	\U+2104
Ω (옴)	\U+2126	∠ (각도)	\U+2220	≈ (거의 같음)	\U+2248
≠ (같지 않음)	\U+2260	≡ (항등)	\U+2261	⅊ (판/특성 선)	\U+214A





3) 문자표 사용하기

매번 문자를 입력하는게 번거로우신 분들은 문자표를 사용해서 특수문자를 입력할 수 있어요!

먼저 1) MTEXT(MT) 명령어를 입력하고 2) 글자 박스를 만들면 3) 우측에 체크표시가 보일 거에요.



체크표시를 클릭하고 ‘기호삽입’ > ‘기타’ 를 클릭하면 아래 사진과 같이 문자를 선택해서 입력할 수 있는 문자표가 나오니 이 방법도 사용해 보면 좋을 것 같습니다!





※ 기억해 두면 좋은 특수문자

Tip. 혹시 수식을 입력했는데 특수문자가 네모 박스로 나온다면 폰트를 바꿔보세요!

특수문자	명령어	특수문자	명령어	특수문자	명령어
⌀	%%C,248 \U+2205	ɸ	\U+0278	∠	\U+2220
°	%%D,176 \U+00B0	Δ	\U+0394	≈	\U+2248
±	%%P,177 \U+00B1	Ф	\U+0424	≠	\U+2260
m²	%%178 \U+00B2	℄	\U+2104	≡	\U+2261
m³	%%179 \U+00B3	Ω	\U+2126	⅊	\U+214A



.

.

.
